Bij de M420-middenmotor draait veel om sensoren, bekabeling en een nette afstelling; als één schakel daarin hapert, valt de ondersteuning meteen op een onaangename manier weg. In dit artikel zet ik de belangrijkste oorzaken, herkenbare foutcodes en veilige controlepunten naast elkaar, zodat je snel ziet of het om een klein contactprobleem gaat of om iets dat naar de werkplaats moet.
De kern in het kort
- De meeste storingen bij de M420 komen niet uit de motorbehuizing zelf, maar uit sensor, connector, display of batterijcommunicatie.
- Foutcode 21 wijst vaak naar de snelheidssensor; code 25 naar de trapsensor of koppelsignaal; code 30 naar communicatie tussen onderdelen.
- Een verkeerde magneetafstand van 10 tot 20 mm kan al genoeg zijn om de ondersteuning te laten uitvallen.
- Maak connectoren droog en schoon, maar open de motor niet: onderhoud hoort bij bevoegd personeel.
- Komt dezelfde storing na een reset direct terug, dan is gerichte diagnose belangrijker dan opnieuw proberen.
Waar de meeste storingen bij de M420 vandaan komen

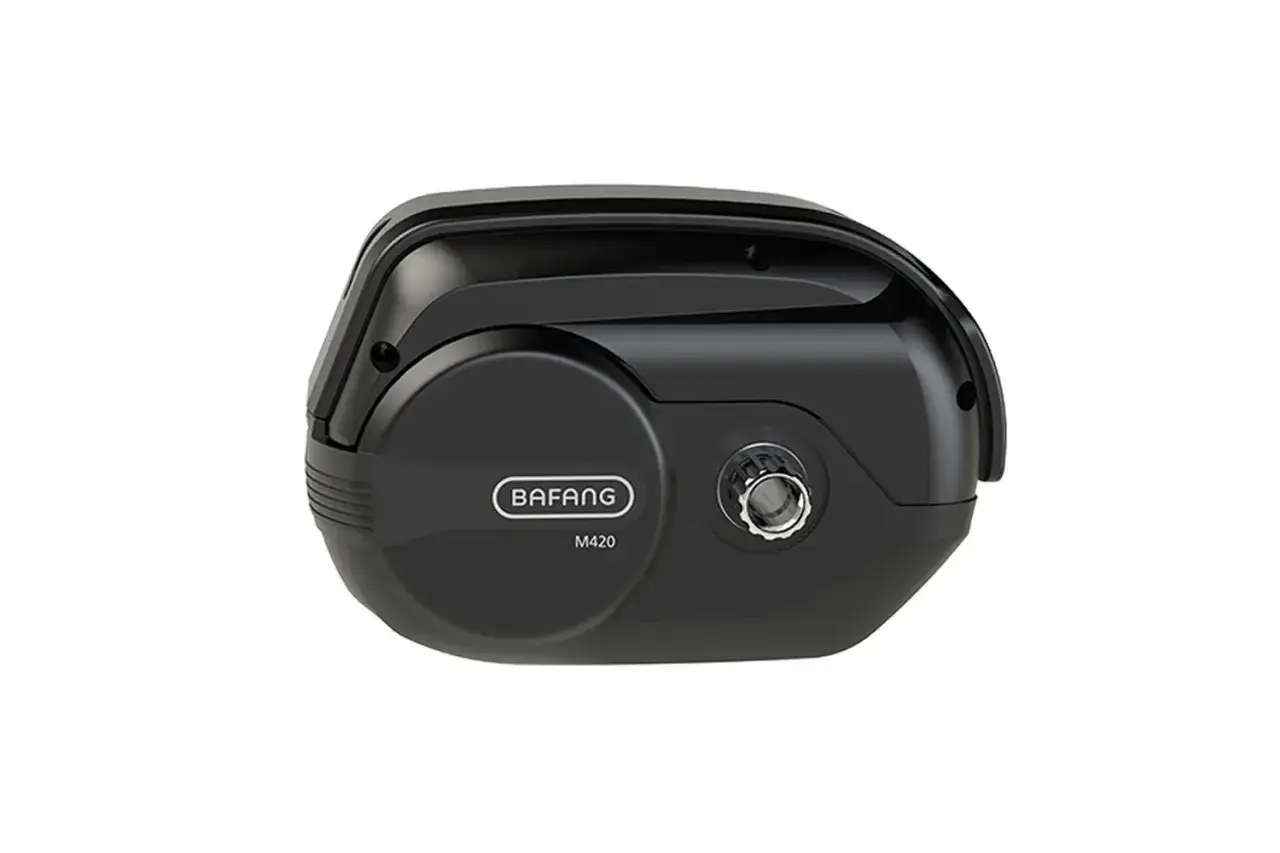

De Bafang M420 is een middenmotor voor stads- en trekkingfietsen, en dat zie je terug in het soort problemen dat ik in de praktijk het vaakst tegenkom. Het zijn meestal geen spectaculaire interne defecten, maar kleine afwijkingen in de keten tussen pedaal, sensor, controller en display: een connector die net niet goed vastzit, een magneet die verschoven is of een kabel die na een rit door regen vocht heeft opgepakt.
Dat maakt de diagnose tegelijk eenvoudiger en verraderlijker. E-bike ondersteuning voelt voor veel rijders alsof de motor opeens stuk is, terwijl de oorzaak vaak buiten de motor ligt. In de meeste gevallen begin ik daarom met drie vragen: krijgt de motor een correct snelheidssignaal, ziet de controller de trapkracht goed en is de communicatie met display en batterij stabiel?
| Symptoom | Waarschijnlijkere oorzaak | Eerste check |
|---|---|---|
| Ondersteuning valt weg na een hobbel, wieluitbouw of kabelbeweging | Snelheidssensor of magneet staat net verkeerd | Afstand, uitlijning en stekker van de sensor controleren |
| Probleem begint na regen, wasbeurt of opslag buiten | Vocht of corrosie in connectoren | Stekkers openen, drogen en inspecteren op oxidatie |
| De fiets geeft slecht of wisselend ondersteuning bij krachtig trappen | Koppelsensor of bijbehorende bekabeling | Foutcode controleren en sensorstekker nalopen |
| Display reageert traag of geeft communicatieproblemen | Controller, display of kabelboom | Herstarten en alle aansluitingen controleren |
| Ondersteuning zakt weg op hellingen of in de kou | Batterij, BMS of temperatuurbewaking | Accu testen onder normale temperatuur en lading |
Als je het probleem in die volgorde benadert, voorkom je dat je te vroeg aan dure onderdelen denkt. En juist omdat veel klachten op elkaar lijken, is een foutcode lezen de snelste route naar een zinvolle volgende stap.
Welke foutcodes je serieus moet nemen
Bij storingen aan de M420 is de foutcode meestal informatie, geen eindvonnis. Code 21 wijst bijvoorbeeld op een probleem met de snelheidssensor, code 25 op de trapsensor of koppelsignaal, en code 30 op een communicatiestoring tussen onderdelen. Bafang noemt daarnaast ook codes rond de display, het toetsenpaneel en de batterij, maar voor de gemiddelde gebruiker zijn vooral de codes hieronder het meest bruikbaar.
| Code | Betekenis | Waar ik eerst naar kijk | Praktische lezing |
|---|---|---|---|
| 08 | Hall-sensor fout | Connectoren van de motor en zichtbare kabelschade | Vaak intern of in de motoraansturing, niet alleen een losse stekker |
| 21 | Snelheidssensor fout | Magneet, afstand en sensorstekker | Meestal een afstellings- of contactprobleem |
| 25 | Koppelsignaal fout | Koppelsensor en kabelverbinding | Ondersteuning voelt onlogisch of valt weg tijdens trappen |
| 30 | Communicatiefout | Display, EB-BUS en alle tussenstekkers | Vaak een verbindingsprobleem tussen meerdere componenten |
| 33 | Remdetectie fout | Remgreep en remsensoren, als die gemonteerd zijn | Een remsignaal kan de ondersteuning onbedoeld blokkeren |
| 36 | Fout in keypad of bedieningspaneel | Displaykabel, toetsenpaneel en connector | Bij dit type fout is de bediening zelf vaak de zwakke schakel |
| 41-48 | Batterijgegevens buiten bereik | Spanning, temperatuur en laadstatus | Niet alleen de accu zelf, maar ook de BMS of laadconditie kan meespelen |
Mijn vuistregel is simpel: een code die na een herstart wegblijft, wijst vaak op een tijdelijk contact- of signaalprobleem. Komt dezelfde code meteen terug, dan is de kans groter dat er echt een onderdeel of sensor defect is. Dan helpt doormodderen niet meer, en is de juiste testvolgorde belangrijker dan blijven resetten.
Wat je zelf veilig kunt controleren
De meeste winst haal je door rustig en systematisch te werken. Ik zou altijd beginnen met de batterij volledig plaatsen, het systeem uit en weer aan zetten en daarna pas de bekabeling bekijken; dat kost weinig tijd en voorkomt dat je op goed geluk onderdelen vervangt. Kijk daarna naar de buitenkant van het systeem: zijn stekkers droog, zit de kabel niet geknikt en is er recent iets aangepast aan wiel, achterbrug of display?
- Controleer de positie van de snelheidssensor en de spaakmagneet. Volgens Bafang moet de afstand tussen beide 10 tot 20 mm zijn; staat de magneet te ver weg of net scheef, dan kan code 21 verschijnen.
- Inspecteer alle zichtbare connectoren op corrosie, vuil, losse passing of een gebroken behuizing.
- Check of een remgreep niet blijft hangen; bij systemen met remdetectie kan dat de ondersteuning blokkeren.
- Lees het display na op terugkerende codes en noteer wat er gebeurt vlak voor het probleem optreedt, bijvoorbeeld een hobbel, regen, een accuwissel of zwaar optrekken.
- Gebruik geen hogedrukspuit en geen oplosmiddelen op de motor of stekkers; vocht en agressieve reinigers zijn vaker de oorzaak dan men denkt.
Ik open de motorbehuizing zelf niet bij een particuliere diagnose, en dat is niet alleen voorzichtigheid. In de handleiding staat dat onderhoud door bevoegd personeel met het juiste gereedschap moet gebeuren en dat de motor niet gedemonteerd mag worden. Als je na deze controles nog steeds dezelfde klacht hebt, zit je meestal al in het gebied waar een werkplaats sneller en goedkoper uitpakt.
Wanneer het een sensor, controller of motor is
Veel rijders noemen elk probleem al snel “de motor”, maar technisch is dat te grof. Ik splits de klacht liever op in drie lagen: sensor, controller en motor zelf. Dat maakt de vervolgstap veel duidelijker, zeker bij een elektrische fiets die af en toe prima rijdt en dan opeens ondersteuning verliest.
| Onderdeel | Typisch gedrag | Vaak passende code | Wat dit meestal betekent |
|---|---|---|---|
| Sensor | Ondersteuning valt weg na schok, wieluitbouw of regen | 21 of 25 | Magneet, afstand of connector geeft geen betrouwbaar signaal |
| Controller | Meerdere vreemde of wisselende codes, fiets reageert grillig | 30 of 36 | Communicatie, software of voeding tussen onderdelen klopt niet |
| Motor | Ruw lopen, brommen of geen stabiele ondersteuning | 08 of hardnekkige fout na alle checks | Interne feedback of motorcomponenten zijn de verdachten |
De batterij hoort daar als aparte factor bij. Als de accu koud is, slecht contact maakt of door het BMS wordt begrensd, kan de fiets ook zonder duidelijke motorfout ineens zwakker aanvoelen. Het verschil zit hem vaak in de omstandigheden: een batterijprobleem merk je vooral bij kou, zware belasting of bij een accu die al ver is doorgezakt, terwijl sensor- en communicatieproblemen juist meer wisselend en onverwacht optreden.
Repareren, vervangen of naar de werkplaats
Niet elk defect vraagt om dezelfde aanpak. Een verschoven magneet, vervuilde connector of loszittende stekker is meestal snel op te lossen en goedkoop om te herstellen. Een controller- of motorprobleem is een ander verhaal: dan kom je al snel uit bij diagnose met specialistische software en soms software-update of vervanging van een onderdeel.
Wat ik in de praktijk het verstandigst vind: eerst de simpele, externe oorzaken uitsluiten, daarna pas vervangen. Bafang adviseert voor onderhoud en reparatie bevoegd personeel met het juiste gereedschap, en dat is geen formaliteit. Juist bij middenmotoren kan een kleine fout in montage, kabelrouting of afstelling later weer nieuwe storingen veroorzaken, zeker als de fiets veel in regen, winters zout of met een harde wasbeurt is gebruikt.
- Losse of gecorrodeerde stekker: reinigen, opnieuw aansluiten en opnieuw testen.
- Snelheidssensor of magneet scheef: opnieuw positioneren en vergrendelen.
- Display- of communicatiecode die terugkomt: dealerdiagnose met BESST of vergelijkbare servicetool.
- Motorcode die na alle controles blijft bestaan: professionele test van motor of vervanging van de aandrijfeenheid.
Twijfel ik tussen werkplaats en zelf sleutelen, dan kies ik bijna altijd voor de route die voorkomt dat je een goed onderdeel vervangt omdat een signaal verkeerd binnenkomt. Dat bespaart tijd, en meestal ook geld, omdat je de echte oorzaak dan sneller raakt.
Zo pak ik een M420-storing in de praktijk aan
Als ik één vaste volgorde moet geven, is dit de aanpak die het vaakst tot een goede oplossing leidt: eerst herstarten, dan sensorafstand controleren, daarna connectoren nalopen en pas daarna denken aan controller of motor. Die volgorde klinkt simpel, maar hij werkt juist omdat veel M420-klachten voortkomen uit kleine afwijkingen die met het oog nog net niet dramatisch lijken.
- Noteer de foutcode of het moment waarop de ondersteuning wegvalt.
- Controleer de snelheidssensor, magneet en bekabeling.
- Maak stekkers droog, schoon en vast.
- Test de fiets opnieuw onder dezelfde omstandigheden als bij de storing.
- Komt dezelfde klacht terug, laat dan gericht meten in plaats van onderdelen op goed geluk te wisselen.
Voor wie een elektrische stads- of trekkingfiets dagelijks gebruikt, is dat eigenlijk de hele kern: niet snel panikeren, maar ook niet te lang blijven fietsen met een fout die duidelijk terugkomt. De meeste bafang m420 problemen zijn goed te temmen als je ze benadert als een keten van sensoren, bekabeling en besturing, niet als één mysterieus motorblok dat opeens kapot is.
